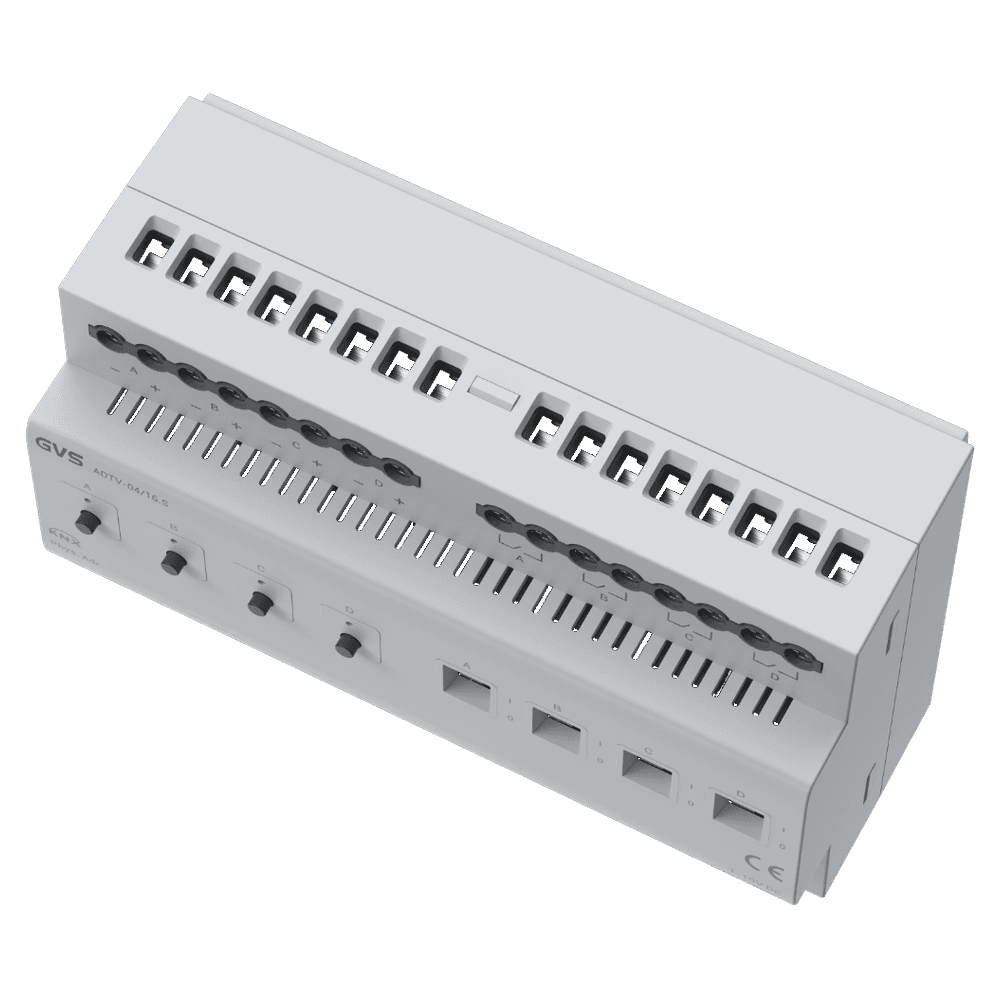

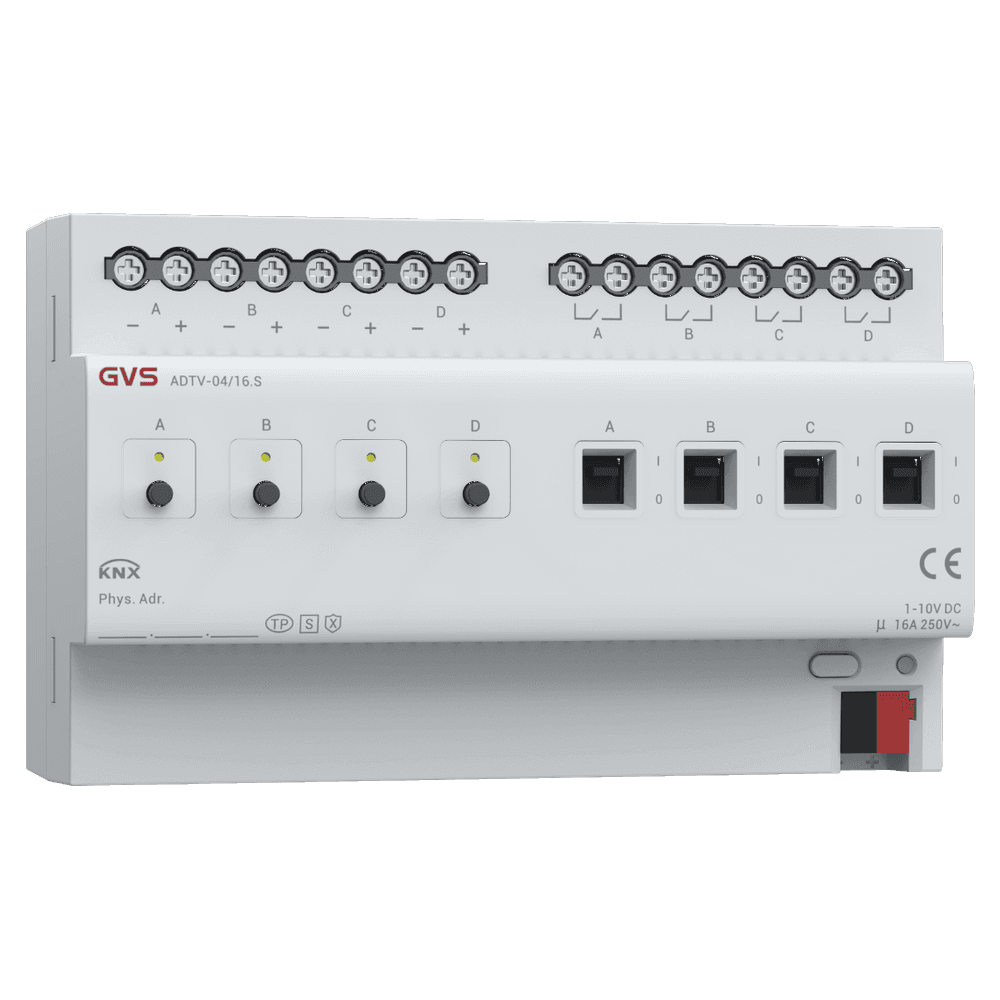

Dimmaktor, 4-fach, 1–10V, KNX Data Secure – ADTV-04/16.S

Eigenschaften

• Der GVS Dimmaktor 4-fach 1-10V kann an EVG oder andere Geräte mit 1-10V DC-Schnittstelle angeschlossen werden und dient zum Schalten
• Dimmen oder Ausführen anderer Funktionen wie Szenen
• etc. An den Dimmaktor können bis zu 30 elektronische Vorschaltgeräte
• z.B. 30x ECG/36W
• 20x ECG/58W
• 15x ECG/2x36W oder 10x ECG/2x58W angeschlossen werden. Die Eingangsspannung beträgt 230V. Die Montage des REG-Aktors kann mehrphasig auf einer DIN-Hutschiene erfolgen. Zur Projektierung und Inbetriebnahme ist die ETS (ab Version 3.0d) erforderlich. Funktionen: - Schalten und Dimmen - Unterstützt absolutes und relatives Dimmen - Status-/Fehlerreport - 15 Lichtszenen - Treppenhauslichtfunktion - Preset-Funktion Technische Daten: - Spannungsversorgung: 21~30 V über den Bus - Betriebslast: <12mA - Leistungsaufnahme: max. 360 mW - Ausgänge: 4 Kanäle Schalten/Dimmen - Eingangsspannung: 100-240 V AC - Ausgangsspannung: 0-10V DC
• max. 100mA Maße: 8 TE - 90 x 143 x 60mm Montage: 35mm DIN-Rail/Hutschiene

Ausschreibungstext

Der GVS Dimmaktor 4-fach 1-10V kann an EVG oder andere Geräte mit 1-10V DC-Schnittstelle angeschlossen werden und dient zum Schalten, Dimmen oder Ausführen anderer Funktionen wie Szenen, etc. An den Dimmaktor können bis zu 30 elektronische Vorschaltgeräte, z.B. 30x ECG/36W, 20x ECG/58W, 15x ECG/2x36W oder 10x ECG/2x58W angeschlossen werden. Die Eingangsspannung beträgt 230V. Die Montage des REG-Aktors kann mehrphasig auf einer DIN-Hutschiene erfolgen. Zur Projektierung und Inbetriebnahme ist die ETS (ab Version 3.0d) erforderlich. Funktionen: - Schalten und Dimmen - Unterstützt absolutes und relatives Dimmen - Status-/Fehlerreport - 15 Lichtszenen - Treppenhauslichtfunktion - Preset-Funktion Technische Daten: - Spannungsversorgung: 21~30 V über den Bus - Betriebslast: <12mA - Leistungsaufnahme: max. 360 mW - Ausgänge: 4 Kanäle Schalten/Dimmen - Eingangsspannung: 100-240 V AC - Ausgangsspannung: 0-10V DC, max. 100mA Maße: 8 TE - 90 x 143 x 60mm Montage: 35mm DIN-Rail/Hutschiene

Technische Daten
